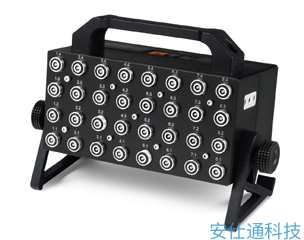

A1052 MultiSONIC多通道超声波脉冲发生器接收器

A1052 MultiSONIC多通道超声波脉冲发生器接收器具有32 通道超声波数据采集单元，专为实验室和工业测量及测试应用的独立和集成使用而设计。A1052的 32个独立发射器和接收器通道非常适合驱动干点接触式传感器。该仪器集成了集成的蓄电池和无线数据接口，可实现长时间的的独立测量。借助功能完善的 SDK，用户可以针对特定的检测任务开发自己的软件应用程序。

应用:

A1052 MultiSONIC 专用于高衰减材料的低频超声波数据采集应用，例如：

*脉冲速度测试；

*脉冲回波数据采集；

*与外部检测机械手同步的位置相关数据采集；

*与外部材料试验机（拉伸试验、压缩试验）同步的时间相关数据采集；

产品特点：

32个并行发射-接收通道用于灵活的系统配置；

无线数据接口 - 通过WiF或太网连接i连接到PC、智能手机或平板电脑；

兼容ACS 所有干点接触式传感器；

灵活的激励频率设置 - 指定频率范围内的任意双极突发配置（半周期持续时间、半周期数）；

多功能软件***工具包 - 为系统集成商提供详细的文档；

特色功能：

多种超声检测 (UT) 操作模式：脉冲回波、发射-接收和透射；

可激励 Golay 编码序列以提高信噪比；

采用电池供电，可现场独立操作；

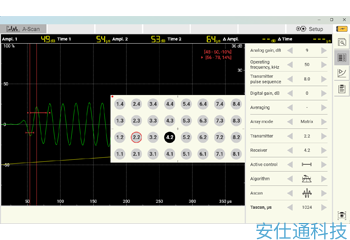

提供免费演示软件“MATHILDA32”，用于基本测量应用；

参数：

A. 发射端

发射通道数：32

发射机输出电压，V：± 200 V (400 Vpp)

激励序列、周期：0.5 至 5.0

B.接收端

数据采集长度，样本：128k

采样率 (MHz)：1, 4

滤波频率 (FIR)：HF 10, 20, 40, 100kHz; LF 350kHz

接收带宽：20 – 250 kHz

放大器动态范围，dB：0 至 60

DAC 功能动态范围：40 dB

平均因子：1 至 256

电源

接收通道数：32

电源：可更换电池

电池工作时间：不少于：8 小时

电池充电时间：2.5 小时

外部电源：DC 15 V, 4A AC 110-250 V

数据接口

54 Mbit 无线以太网：IEEE802.11n

尺寸和重量：

电子模块尺寸：200x125x100 mm

电子模块重量：2.4 kg
