A1040 MIRA 3D混凝土超声波断层扫描仪

  【混凝土无损检测新突破：A1040 MIRA 超声波断层扫描仪全流程操作演示   视频播放】

A1040 MIRA 3D混凝土超声波断层扫描仪是对高散射材料进行超声波检测的解决方案，例如混凝土和钢筋混凝土、岩石、复合材料、陶瓷、木材、环氧树脂、耐火材料等；

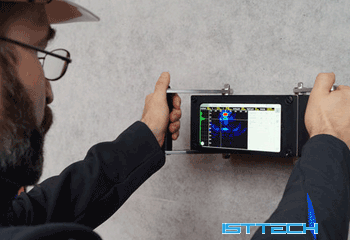

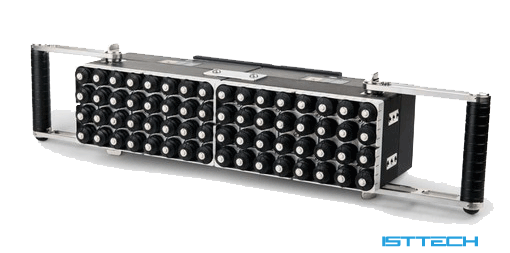

A1040 MIRA 3DD混凝土超声波断层扫描仪（混凝土三维超声波成像仪、阵列式三维超声成像仪）是目前工程领域先进的仪器设备，单侧对混凝土内部结构进行2D/3D成像，用于检测混凝土结构内部存在的缺陷。测量单元包含一个由 32个(8个模块，每个模块包含4个元件)剪切波传感器组成的矩阵天线阵列。设备可扩展为两个(A1040 MIRA 3D Pro)或多个矩阵天线阵列，每个换能器都配有独立的弹簧悬架，可以对不平整的表面进行检测。

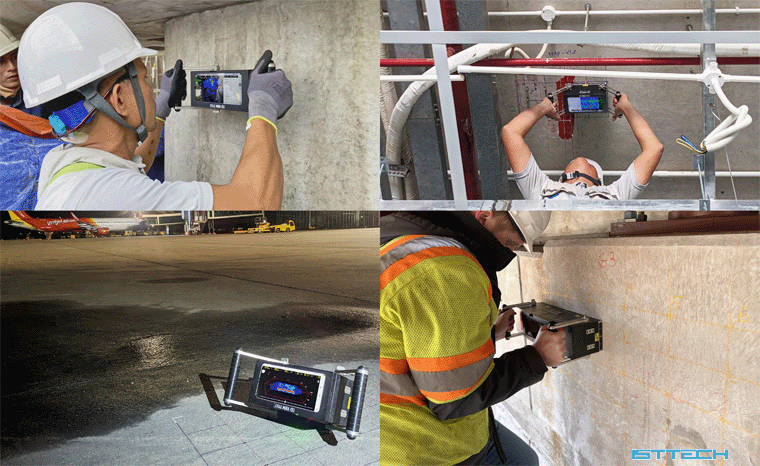

应用范围:

评估混凝土结构的完整性，可检测厚度达4.5米/6米 (3D&3D Pro) 的素混凝土结构；

检测混凝土结构、钢筋混凝土、石材、耐火砖等类的空洞、分层、裂缝等病害；

隧道衬砌质量检测，如不密实、空洞、脱空及厚度检测，道床与管片脱空检测；

桥梁结构检测，如梁体腹板、顶板及底板质量、抽拔棒预应力管道注浆质量等检测；

装配式混凝土结构检测，如叠合楼板结合面的剥离、脱粘，无波纹管钢筋浆锚搭接的浆饱满性检测；

高衰减材料制成的结构、水利坝体、大型挡土墙、大型桥柱、核电混凝土结构等内部缺陷及厚度检测；

在检测条件受限情况下，从单面测试结构的厚度；

*阵列超声成像法检测叠合楼板结面缺陷*

功能特点：
*强大的扩展能力：
- 可单独进行检测，也可以与第二个矩阵天线阵列组合以扩大孔径、检测深度以及精度；
*多样的组合方式：
- 可实现4×8、4×16、8×8组合方式，设计更灵活，适应多样的结构检测；

*模块化设计
- 两个组合天线单元，增加了检测深度和灵敏度
- 完整的3D图像捕获，改善了近场灵敏度

*高灵敏传感器：
- 具有改善的信噪比的新型有源转换器，灵敏度更高；
*灵活的显示方式：
- 使用手持式平板电脑或笔记本电脑，使用高速WiFi进行远程控制和数据采集；
*裂缝评估，可视化测量裂纹深度，即时显示结果
*实时3D成像
*A-DPC传感器
- 矩阵式有源干点接触（A-DPC）传感器
- 新颖的低噪声传感器技术提高灵敏度和灵敏度
- 无与伦比的穿透深度，*大可达3m
*INTROVIEW PRO软件
- 提供多功能2D和3D成像模式
- 通过Tablet PC或笔记本电脑进行远程单元控制

*3D可视化后处理软件

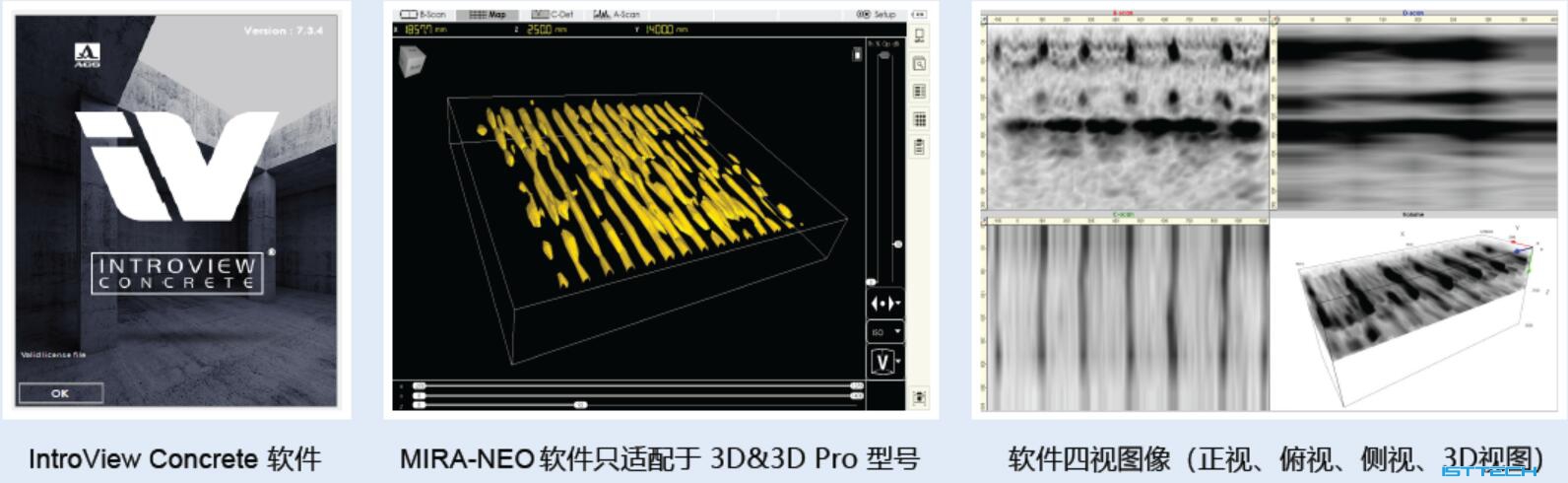

系统包含专用3D可视化后处理软件 MIRA-NEO ，在外部PC上进行**处理，软件可以以多视角视图、3D图形呈现，可进行切片、切面处理，对某一关注点深入处理，使用户更容易理解被测对象的内部结构。可视化评估软件 MIRA-NEO (12个月免费更新)也可选择IntroView Concrete 后处理软件，也可对A1040 MIRA 3D&3D Pro的数据进行处理分析。

混凝土超声波断层扫描仪  技术规格：
通道数：8（可扩展到 16、32等）
矩阵换能器孔径中传感器数：32（可扩展到 64、96 等）
超声波速度范围： 1000 - 4000 m/s
工作频率范围： 10 - 100KHz
混凝土*大检测深度：  2000 mm / 3000mm (3D/3D Pro)
钢筋混凝土*大检测深度：  800 mm /1000mm  (3D/3D Pro)
厚度测量*大精度： ±(0.05*X+10) mm, X为测的厚度值
定位缺陷深度的测量范围： 50-800mm
缺陷深度定位*大精度：  ±(0.05*X+10) mm, X为测的厚度值
识别*小缺陷尺寸：  直径20mm（球形）、10mm（长度至少200mm，深度在50mm-800mm）
测试时间：  < 3S
电源：内置电池/外接电源
工作时间（电池）:  >8 h
工作温度范围:   -20℃ - +55℃
重量： 2.95 Kg
尺寸： 200×125×100mm
