# 钢筋扫描仪与手持混凝土雷达检测厚保护层的对比说明

摘要：

本文旨在对比钢筋扫描仪与手持雷达在检测厚保护层混凝土结构中钢筋相关信息时的差异。通过对两者原理、检测精度、适用范围、操作便捷性及成本等多方面的比较，为工程检测人员在选择合适的检测设备时提供参考依据，以确保检测工作的高效性与准确性。

一、引言

在现代建筑工程中，混凝土结构广泛应用，而其中钢筋的检测对于结构的安全性评估至关重要。钢筋扫描仪和手持雷达是两种常用的检测设备，尤其在厚保护层混凝土结构检测中，了解它们各自的特性有助于更精准地开展检测工作并做出合理决策。

二、检测原理

1. 钢筋扫描仪

钢筋扫描仪主要基于电磁感应原理工作，当扫描仪靠近钢筋时，其内部的发射线圈会产生交变磁场，钢筋在该磁场作用下会产生感应电流，进而形成二次磁场。扫描仪的接收线圈会接收二次磁场信号，并根据信号的强弱和变化特征来确定钢筋的位置、直径等信息。其对于保护层厚度的检测则是通过发射与接收信号的时间差以及已知的电磁波传播速度计算得出。

2. 手持混凝土雷达

手持混凝土雷达利用电磁波的反射特性。它向混凝土结构发射高频电磁波，电磁波在传播过程中遇到钢筋等不同介质界面时会发生反射。雷达接收反射波，并根据反射波的时间延迟、振幅、频率等参数来分析钢筋的位置、深度以及钢筋周围混凝土的状况等信息。由于雷达发射的电磁波能够穿透较厚的混凝土层，所以适用于厚保护层检测。

三、检测精度

1. 钢筋扫描仪

在一般的钢筋检测场景下，钢筋扫描仪对于钢筋位置和直径的检测精度较高，可精确到毫米级别。然而，对于厚保护层（例如保护层厚度超过 100 毫米）的情况，由于电磁信号在较厚混凝土中的衰减，其检测精度会有所下降，尤其是对钢筋直径的判断误差可能增大，保护层厚度测量的相对误差也可能超过 5%。

2. 手持混凝土雷达

手持雷达在厚保护层检测中对钢筋位置的检测精度相对稳定，一般误差可控制在 5  毫米范围内。对于钢筋直径的检测精度略逊于钢筋扫描仪在薄保护层时的精度，但在厚保护层检测中受厚度影响较小，相对误差可控制在 5%以内。在保护层厚度检测方面，其精度与钢筋扫描仪相近，但在混凝土内部结构复杂时，雷达的深度分辨率优势更明显。

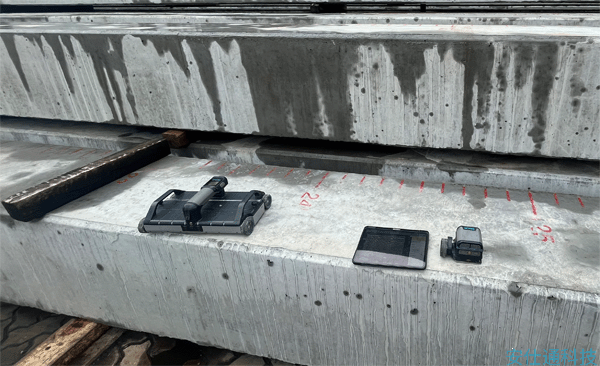

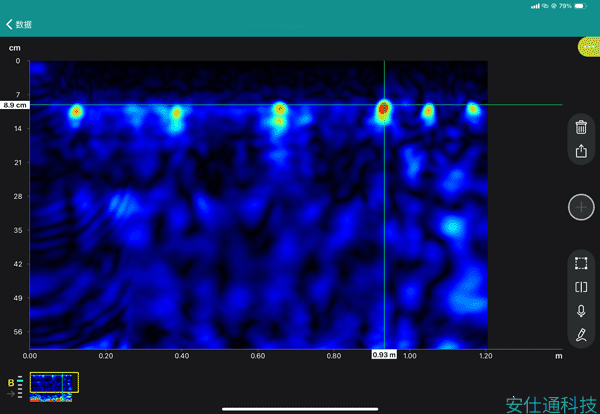

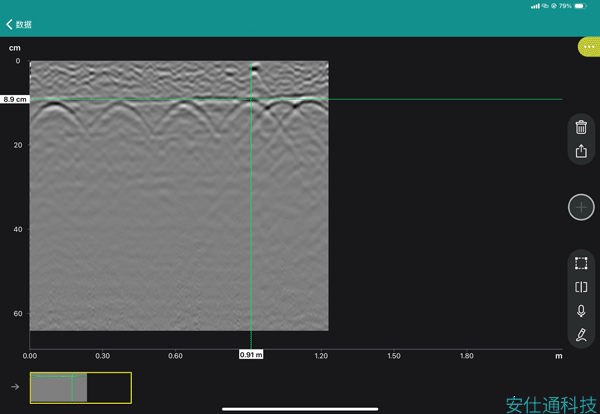

高密集钢筋、大直径钢筋，进口以及国产钢筋扫描仪无法检测90mm厚的保护层，手持式混凝土雷达可以清晰检测

四、适用范围

1. 钢筋扫描仪

适用于保护层厚度较小（一般小于 100 毫米）的混凝土结构钢筋检测，如普通住宅建筑的楼板、梁等构件。在这些结构中，钢筋分布相对较为规律，电磁感应原理能够较好地发挥作用，快速准确地获取钢筋信息。但对于大体积厚保护层混凝土结构，如大型桥梁桥墩、水利工程大坝等，其检测效果受限。

2. 手持混凝土雷达

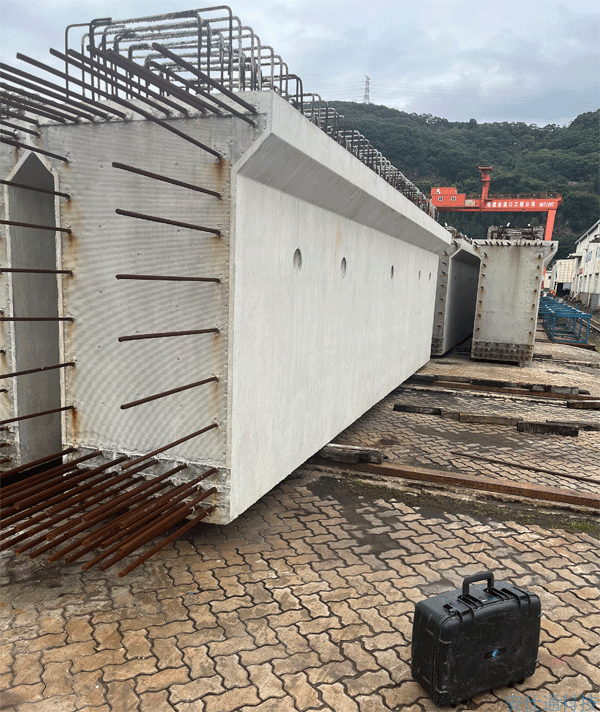

广泛应用于厚保护层混凝土结构检测，无论是大体积混凝土基础、桥墩，还是有多层钢筋且保护层较厚的工业建筑结构。它能够穿透较厚的混凝土层，探测到深层钢筋的信息，并且对于混凝土内部存在缺陷、钢筋锈蚀等情况也能在一定程度上进行检测分析，提供更多关于结构完整性的信息。

五、操作便捷性

1. 钢筋扫描仪

操作相对简单，通常只需将扫描仪在混凝土表面移动，根据显示屏提示即可获取钢筋信息。设备体积较小、重量较轻，便于携带和在狭小空间操作。但在检测大面积厚保护层结构时，需要频繁移动和校准，操作较为繁琐。

2. 手持混凝土雷达

操作也较为方便，操作人员手持雷达在混凝土表面匀速扫描即可，不过由于雷达设备相对复杂，在检测前需要进行一些参数设置，如电磁波频率、采样率、介电常数等，对于操作人员的技术水平要求稍高。

六、成本

1. 钢筋扫描仪

价格相对较低，一般在数千元到数万元不等，适合小型建筑企业或对检测精度要求不是特别高且多为薄保护层检测的项目。其后期维护成本主要集中在探头更换等方面，费用相对不高。

2. 手持混凝土雷达

设备价格较高，通常在数万元到数十万元，主要因为其技术含量较高、功能较为强大。而且手持雷达的后期维护成本较高，包括设备校准、软件升级以及可能出现的硬件故障维修等，都需要专业技术人员和较高的费用投入。

七、结论

钢筋扫描仪和手持雷达在检测厚保护层混凝土结构时各有优劣。钢筋扫描仪在薄保护层检测时精度高、操作便捷且成本低，但在厚保护层检测中存在局限性；手持雷达则在厚保护层检测方面具有更广泛的适用性、相对稳定的精度，可提供更多结构内部信息，但操作稍复杂、成本较高。在实际工程检测中，应根据具体的检测需求、结构特点、预算等因素综合考虑，选择合适的检测设备，以确保检测结果的准确性和可靠性，为混凝土结构的质量评估和安全维护提供有力支持。
